華科貼片電阻命名規則
瀏覽次數：1755
|
發布日期：2020-11-25
華科貼片電阻命名規則：

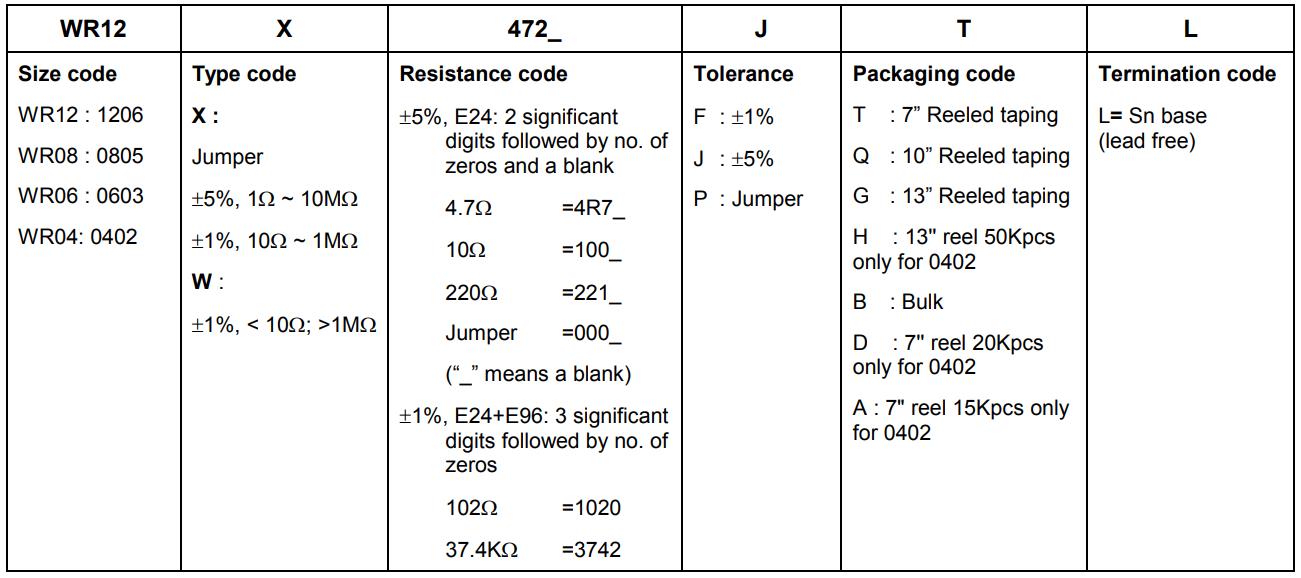

例如：WR12 X 472_ J T L
尺碼:WR12：1206 WR08：0805 WR06：0603 WR04：0402
例如：WR12 X 472_ J T L
尺碼:WR12：1206 WR08：0805 WR06：0603 WR04：0402
類型代碼
X ：跳線5％，1??10M?1％，10??1M?
W：1％，<10?； >1M?
472-抵抗代碼
?5％，E24：2顯著數字后跟數字。 的零和空白4.7?= 4R7_ 10?= 100_ 220?= 221 跳線= 000_ （“ _”表示空白） 1％，E24 + E96：3點顯著 數字后跟數字。 的零 102?= 1020 37.4K?= 3742
公差
F：?1％ J：?5％ P：跳線
包裝代號
T：7”卷帶 Q：10英寸卷帶 G：13英寸卷帶 H：13''卷軸50Kpcs 僅用于0402 B：散裝
D：7''卷軸20Kpcs僅用于0402 A：僅7“卷軸15Kpcs為0402
終止碼
L =錫堿
（無鉛）
